雷達料位計的技術特性與選型考量

時間：2025-08-05　　發布者： 杭州米科傳感技術有限公司

雷達料位計作為工業物位測量的高精度設備，基于微波反射原理實現對固體顆粒、液體及漿料的非接觸式監測，其核心性能體現在 ±3mm 的測量精度、0-70 米的量程覆蓋及 - 40℃至 450℃的寬溫適應范圍，廣泛應用于化工、電力、食品等領域。選擇適配的雷達料位計需綜合考量測量介質特性、環境條件及技術參數，國內廠家通過天線設計革新、信號處理算法優化等技術突破，已實現復雜工況下的穩定測量，部分產品在高溫高壓環境中連續運行壽命達 8 年，為工業生產過程控制提供可靠數據支撐。本文從技術特性、選型維度、應用場景及行業趨勢等方面，解析雷達料位計的選擇標準與發展路徑。

雷達料位計的性能差異主要體現在天線技術、信號處理能力與環境適應性三個維度。當前主流設備采用 26GHz 或 80GHz 高頻微波技術，配合拋物面天線或喇叭天線設計，可有效減少粉塵、蒸汽對信號的干擾。國內廠家通過研發 MIMO 陣列天線與自適應濾波算法，使設備在介電常數低至 1.5 的介質中仍保持穩定測量，成為解決復雜料位監測難題的關鍵工具。某化工企業應用優化后的雷達料位計后，固體顆粒料倉的測量誤差從 ±20mm 降至 ±5mm，生產效率提升 15%。

一、技術發展與核心性能指標

1. 天線設計與頻段選擇

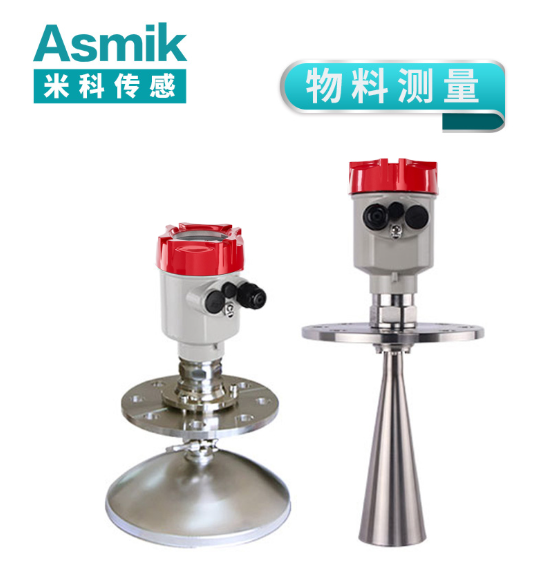

   26GHz 設備適用于中短距離（≤30 米）測量，天線尺寸較小（直徑 50-150mm），適合安裝空間受限的場景；80GHz 設備則在長距離（≤70 米）和小量程高精度測量中表現更優，波束角可縮小至 3°，能有效避開容器內障礙物干擾。喇叭天線適用于粉塵較多的工況，而拋物面天線在強蒸汽環境中信號穩定性更突出，某燃煤電廠應用拋物面天線雷達料位計后，鍋爐料位測量的信噪比提升 40%。
2. 信號處理與抗干擾技術
   新一代設備采用快速傅里葉變換（FFT）與小波分析算法，可在 1 秒內完成 1000 次信號采樣與分析，有效區分真實料位回波與干擾回波。針對介電常數波動大的介質（如塑料顆粒），動態閾值調整技術能自動優化檢測參數，某塑料廠應用后測量穩定性提升 60%。部分廠家開發的虛假回波學習功能，可通過一次標定記憶容器內固定干擾源，后續測量中自動屏蔽，降低人工調試成本。
3. 環境適應性突破
   高溫型雷達料位計采用水冷或氣冷散熱結構，在 450℃熔融鹽儲罐中保持電子元件工作溫度≤60℃，測量誤差≤±10mm。高壓型設備通過法蘭式密封設計，耐受 32MPa 壓力，已在油氣田高壓分離器中實現穩定應用。抗腐蝕型號采用哈氏合金天線與 PTFE 涂層，在含氯介質中腐蝕速率≤0.01mm / 年，壽命較普通不銹鋼產品提升 5 倍。

二、選型的關鍵考量維度

1. 介質特性匹配
   針對粉末狀介質（如水泥、面粉），應選擇具有粉塵穿透算法的設備，其特殊調制技術可使微波信號穿透濃度達 5000mg/m³ 的粉塵層，某水泥廠應用后料位測量準確率從 85% 提升至 99%。高粘度液體（如樹脂、瀝青）需搭配防掛料天線，通過特氟龍涂層與倒錐結構減少介質附著，維護周期從 1 個月延長至 6 個月。
2. 安裝條件適配
   頂部安裝時需保證天線與料面垂直，距離罐壁≥300mm 以避免邊緣干擾；側裝式設備則需選擇小尺寸天線（直徑≤80mm），并配備防沖擊裝置應對料流沖擊。某冶金廠在高爐料倉安裝時，通過傾斜 45° 安裝方案解決了料流沖擊導致的信號失真問題，測量精度恢復至 ±5mm。
3. 功能需求差異化
   防爆場景需選擇通過 ATEX 或 IECEx 認證的設備，其隔爆外殼可耐受內部爆炸壓力而不引燃外部環境，在化工防爆區應用中故障率≤0.1 次 / 年。衛生級場景則需符合 3-A 與 FDA 標準，鏡面拋光（Ra≤0.8μm）的不銹鋼天線支持 CIP 在線清洗，在乳制品儲罐中實現無菌監測。

三、典型行業應用與方案優化

1. 化工與石化行業
   在有毒有害介質儲罐中，采用非接觸式雷達料位計可避免密封失效風險，某農藥廠應用后，甲基異氰酸酯儲罐的測量系統維護成本降低 70%。針對反應釜內的沸騰液體，帶蒸汽補償算法的設備能識別氣泡干擾，測量誤差控制在 ±8mm 以內，較傳統設備提升 3 倍精度。
2. 電力與能源領域
   燃煤電廠原煤倉監測需應對粉塵與振動干擾，采用防塵天線與抗振動設計（10-2000Hz 共振抑制）的設備，在振動加速度達 5g 的環境中仍保持穩定測量，某電廠應用后斷煤預警準確率達 100%。生物質發電的秸稈料倉則需選擇大角度天線（20°），以適應料面不平整的特點，測量重復性提升至 ±3mm。
3. 食品與醫藥生產
   面粉儲罐選用 316L 不銹鋼材質的雷達料位計，配合食品級潤滑脂，滿足 HACCP 認證要求，某餅干廠應用后設備清潔時間縮短 50%。制藥行業的結晶罐監測中，設備通過 FDA 認證的非金屬天線（PEEK 材質），避免了金屬離子污染，符合 GMP 規范要求。

四、區域市場特征與技術適配

1. 華東地區
   長三角化工產業集中，推動耐腐型雷達料位計需求，本地廠家的哈氏合金天線產品在江蘇化工園區普及率達 60%，平均無故障運行時間達 12000 小時，可耐受 30% 硝酸腐蝕。
2. 華南地區
   電子制造業催生超純水儲罐監測需求，廠家開發的 80GHz 高精度設備（±1mm）在珠三角半導體工廠應用占比超 55%，支持 1 小時快速校準，滿足晶圓清洗工藝要求。
3. 北方地區
   針對 - 30℃以下的極寒環境，廠家優化低溫啟動電路，使設備在黑龍江油田的原油儲罐中啟動成功率達 100%，較普通設備提升 30%。

五、未來趨勢與選型建議

1. 技術融合方向
   預計 2026 年推出的 AI 自適應雷達料位計，可通過深度學習識別 100 + 種介質特性，自動優化測量參數，某試驗?zāi)Ｐ驮诨旌衔锪蟼}中測量精度提升至 ±2mm。物聯網集成成為主流，支持 5G 通信的設備占比將從 2023 年的 25% 升至 2027 年的 60%，實現云端數據實時分析。
2. 選型實用指南
   • 低介電常數介質（如塑料顆粒）優先選擇 80GHz 設備，其高頻特性可增強回波信號；
   • 高溫高壓場景需確認設備的溫度壓力等級，建議預留 20% 的余量；
   • 粉塵環境應選擇具有自動吹掃功能的型號，氣源壓力控制在 0.3-0.5MPa 為宜；
   • 衛生級應用需核查 3-A、FDA 等認證文件，避免使用螺紋連接（易滋生細菌）。
3. 行業挑戰應對
   核心微波芯片依賴進口的問題逐步緩解，國內團隊研發的國產化芯片性能達國際中端水平，成本降低 35%。針對復雜工況適應性不足，建議選擇可提供定制化天線服務的廠家，通過現場工況模擬測試確保設備適配性。

結語

雷達料位計的選型本質是技術參數與實際需求的精準匹配，而非單一品牌的選擇。國內廠家通過針對性技術創新，已在多場景中實現與國際產品相當?shù)男阅鼙憩F(xiàn)。用戶應從介質特性、環境參數、功能需求三個維度建立評估體系，優先選擇具備定制化能力與完善售后服務的供應商。隨著工業 4.0 的深化，雷達料位計將向 “自診斷、自優化、自適配” 方向發展，成為智慧工廠物位監測的核心節點，助力生產效率與安全性的雙重提升。
