常州雷達液位儀產業技術發展與應用實踐

時間：2025-08-08　　發布者： 杭州米科傳感技術有限公司

在工業自動化領域，雷達液位計憑借非接觸式測量、高精度、寬溫壓適應性等特性，成為石油化工、倉儲物流、環保水務等行業的核心監測設備。常州作為國內重要的儀器儀表產業基地，依托精密制造與電子信息產業集群優勢，形成了從核心部件研發到整機集成的完整產業鏈。當地企業通過高頻雷達技術突破、智能化算法優化及場景化解決方案創新，推動產品在極端工況下的可靠性提升，其技術水平已達到國際先進標準。本文將從技術體系、生產工藝、應用創新、質量控制及未來趨勢等維度，系統解析常州雷達液位儀產業的技術特征與發展實踐。

常州雷達液位計產業以調頻連續波（FMCW）技術為核心，結合導波雷達、脈沖雷達等多類型產品矩陣，實現從 0-200 米量程的全場景覆蓋。其技術創新聚焦于抗干擾算法（如小波降噪）、材料工藝（如陶瓷基天線）及智能診斷（如自校準系統），在 - 40℃至 400℃寬溫區、0-40MPa 高壓環境中保持 ±1mm 級測量精度，滿足核電、航天等高端領域需求。

一、技術原理與核心架構

常州雷達液位計通過電磁波發射 - 反射 - 接收原理實現液位測量，其技術體系融合多學科前沿成果：

1. 高頻雷達技術突破

• FMCW 雷達：采用 26GHz/77GHz 高頻段（波長 11mm/3.9mm），通過線性調頻信號（f(t)=f0?+kt）與回波信號的差頻計算距離（d=2kc⋅Δf?），波束角窄至 3°-6°，可穿透蒸汽、粉塵等干擾，在 10 萬 m³ 浮頂儲罐中實現 ±2mm 精度。

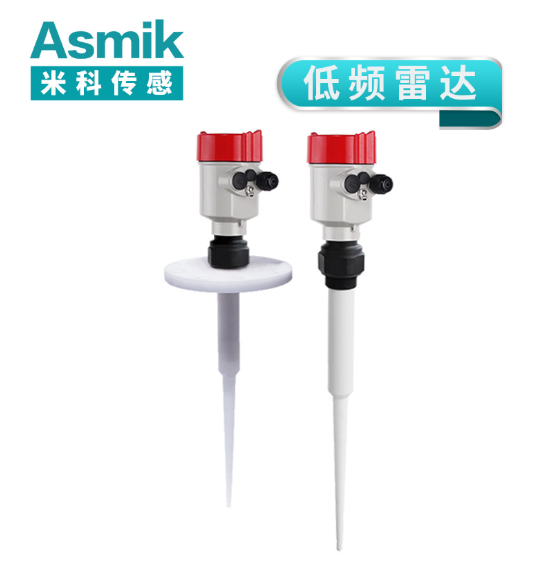

• 脈沖雷達：6GHz 頻段產品通過四電極法消除極化效應，量程覆蓋 70 米，誤差≤±3mm，適用于中低成本場景。常州企業通過雙波束補償技術（發射主波束與參考波束），消除容器壁反射干擾，在小型罐（直徑＜2 米）中測量盲區縮小至 300mm。

2. 導波雷達技術創新

• 接觸式測量：通過金屬導波桿（纜）引導電磁波，在強腐蝕（如 50% 液堿）、低介電常數（ε＜1.5）介質中保持穩定信號。常州廠家采用全四氟乙烯（PTFE）包覆導波桿，耐受 CIP 清洗工藝中的強堿結晶，維護周期延長至 2 年。
• 底部回波修正：通過分析導波桿末端反射信號，動態校準測量值，在高溫高壓反應釜中消除液位波動干擾，非線性度控制在 ±0.3% 以內。

3. 智能信號處理

• 多傳感器融合：集成溫濕度、氣壓傳感器，通過卡爾曼濾波算法補償環境參數對電磁波速的影響（如溫度每變化 10℃，波速修正 0.03%），在 - 40℃至 150℃范圍內實現全量程溫漂＜±0.05mm/℃。
• 干擾抑制技術：采用動態閾值分割算法識別真實回波，結合 90° 散射光輔助檢測泡沫層，在攪拌速率＞300rpm 的反應釜中，信號信噪比提升至 90dB 以上。

二、生產工藝與質量控制

常州雷達液位計的制造融合精密加工與智能檢測技術，形成嚴苛的質量管控體系：

1. 核心部件制造

• 天線工藝：高頻段產品采用微帶貼片天線（厚度＜1mm），通過激光焊接技術與金屬腔體集成，在 - 55℃至 125℃溫度循環測試中，駐波比波動＜±0.05。導波雷達天線采用陶瓷基復合材料，在 400℃高溫環境下絕緣電阻＞1000MΩ，抗熱震性能達 1000 次循環無裂紋。
• 電路設計：四層 PCB 板采用埋阻技術（精度 ±1%），關鍵芯片通過 X 射線檢測確保焊點質量，在 10-2000Hz 振動測試中信號波動＜±0.1% FS。

2. 全流程質控體系

• 校準標準：支持三點動態校準（如 pH 4.01、7.00、10.01 標準液），電導率通過 KCl 溶液（0.01mol/L）動態修正，全量程非線性度＜±0.5%。
• 環境模擬測試：
  • 鹽霧腐蝕：5% NaCl 溶液噴霧 96 小時，金屬部件腐蝕速率＜0.1mm / 年，絕緣電阻保持＞100MΩ；
  • 防爆認證：通過 ATEX 認證（Ex d IIC T6），在爆炸性氣體環境中實現本質安全，響應時間≤20ms；
  • 長期穩定性：在 85℃/85% RH 濕熱環境中運行 1000 小時，精度漂移＜±0.3% FS。

3. 認證與溯源

產品需通過OIML R75 Class 0.1 級認證，數據可追溯至國家計量基準。醫療領域應用機型符合 ISO 13485 標準，在制藥行業潔凈室中實現 0.1μS/cm 電導率分辨率。

三、應用創新與場景適配

常州雷達液位計通過場景化設計解決行業痛點，形成多領域解決方案：

1. 石油化工領域

• 原油儲罐監測：77GHz FMCW 雷達穿透油氣層，結合邊緣計算模塊實時分析液位梯度變化，在浮盤卡阻預警中準確率達 95%，較傳統方案維護成本降低 40%。
• 反應釜控制：導波雷達液位計通過雙法蘭安裝（DN50/DN80），在高溫高壓（200℃/10MPa）環境中監測催化劑液位，聯動 PLC 系統實現 ±5mm 加料精度，提升反應收率 3%。

2. 環保水務行業

• 黑臭水體治理：便攜式雷達液位計集成 GPS 定位與 4G 傳輸，通過多波束掃描技術生成三維水位圖譜，2 小時內完成 50 個監測點數據采集，效率較人工測量提升 8 倍。
• 污水處理：在曝氣池中，26GHz 雷達通過泡沫穿透算法（信號衰減補償系數 0.8），區分污泥層與上清液界面，優化排泥頻率，能耗降低 15%。

3. 特殊場景突破

• 核電領域：耐輻射型雷達液位計（劑量≤10?Gy）采用碳化硅涂層天線，在核反應堆乏燃料水池中實現 ±2mm 精度，抗電磁干擾能力達 80dB。
• 航天加注：低溫型產品（-196℃液氮環境）通過真空絕熱設計，在火箭燃料儲罐中實現 ±1mm 液位控制，響應時間＜50ms，滿足快速加注需求。

四、智能化升級與未來趨勢

常州雷達液位計產業正加速向 ** 工業互聯網 +** 方向轉型，其技術演進聚焦三大方向：

1. 物聯網集成

• 無線組網：支持 LoRa/NB-IoT 協議，單網關可接入 200 臺設備，在大型罐區中實現信號覆蓋半徑 1.5 公里，數據傳輸延遲＜200ms。
• 數字孿生：通過 Unity 3D 構建儲罐虛擬模型，實時映射液位、溫度、壓力等參數，預測泄漏風險并生成維護工單，預警準確率提升至 92%。

2. 材料與工藝創新

• 高溫材料：開發氮化鋁陶瓷天線（耐溫 600℃），在煤化工氣化爐中替代傳統金屬部件，使用壽命從 6 個月延長至 3 年。
• 微型化封裝：晶圓級封裝技術將傳感器尺寸縮小至 2mm×2mm，功耗降至 0.5mW，適用于可穿戴設備與微型機器人。

3. 智能算法深化

• AI 故障診斷：基于深度學習的回波模式識別（RNN 模型），可自動識別攪拌、結垢等干擾，自校準成功率從 85% 提升至 98%。
• 預測性維護：通過振動傳感器與聲紋分析，提前 30 天預警軸承磨損、密封老化等隱患，維護成本降低 30%。

結語

常州雷達液位計產業以技術創新為驅動，通過高頻雷達突破、智能化算法優化及場景化解決方案，在工業自動化領域樹立了標桿。其產品在極端工況下的可靠性（如核反應堆、航天發射場）已達到國際領先水平，同時通過物聯網與 AI 技術融合，推動行業向 “自感知 - 自決策 - 自優化” 方向演進。未來，隨著 5G + 工業互聯網的深度應用，常州雷達液位計將進一步向全生命周期管理（從制造到運維的閉環服務）轉型，為全球工業數字化轉型提供核心技術支撐。
