建筑管道用 DN250 超聲波流量計技術與應用解析

時間：2025-08-08　　發布者： 杭州米科傳感技術有限公司

在建筑給排水、暖通空調等系統中，DN250（公稱直徑 250mm）管道作為中大型流體輸送的核心載體，其流量監測對系統能效、安全運行至關重要。建筑管道用 DN250 超聲波電子流量計憑借非接觸測量、寬量程比、適配大口徑管道等特性，成為該場景的優選設備。生產廠家通過針對性研發，使其在測量精度（±0.5% FS）、安裝便捷性、環境適應性上形成獨特優勢，可滿足建筑管道中冷水、熱水、空調水等介質的計量需求。本文將從技術原理、結構設計、生產工藝、應用場景、質量控制及發展趨勢等維度，系統解析此類超聲波流量計的技術特征與產業實踐。

建筑管道用 DN250 超聲波流量計的核心價值在于適配中大型管道的流體特性，通過優化聲學設計與安裝方式，解決建筑空間受限、管道振動、水質復雜等問題，為建筑系統的流量監控、能耗分析提供精準數據支撐。其技術發展與建筑節能、智慧樓宇建設緊密聯動，成為現代建筑機電系統的關鍵組成部分。

一、技術原理與結構設計

DN250 超聲波流量計的技術核心圍繞中大型管道的流體特性優化，其原理與結構設計體現針對性創新。
測量原理以時差法為主導，通過成對傳感器發射與接收聲波，利用順流（t1?）與逆流（t2?）傳播時間差計算流速：v=2Lcosθc2(t2?−t1?)?（其中c為聲速，L為聲程，θ為聲波與管道軸線夾角）。針對 DN250 管道的湍流特性（雷諾數通常＞4000），廠家采用雙聲道交叉設計（聲道角 45°±5°），通過兩個聲道的測量值加權平均，消除流速分布不均帶來的誤差，使測量精度提升至 ±0.5% FS，優于單聲道設計的 ±1%。

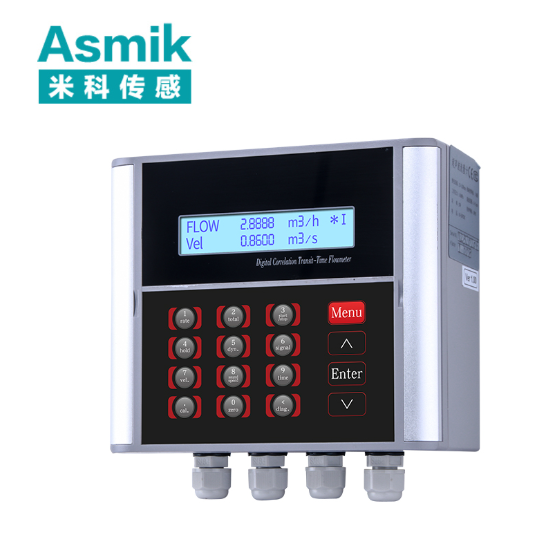

結構設計適配建筑管道特點：傳感器采用插入式或外夾式安裝，插入式通過專用鉆孔工具在管道上開孔（直徑≤50mm），傳感器探頭深入管道 1/3 管徑處，確保聲波穿過主流區；外夾式則通過耦合劑貼合管道外壁，無需破壞管道，安裝時間＜30 分鐘，特別適用于已運行的建筑管道改造。主機與傳感器采用分離式設計（線纜最長 30 米），可將主機安裝在便于觀察的控制柜內，適應建筑機房的空間布局。
信號處理強化抗干擾能力，搭載 32 位 DSP 處理器與自適應濾波算法，可消除建筑機電系統中變頻器、電機產生的電磁干擾（抗干擾強度 10V/m），在水泵啟停等流量波動場景中，數據更新率達 10Hz，確保捕捉瞬時流量變化。

二、建筑場景適配性優化

生產廠家針對建筑管道的特殊環境，在材質、功能上進行多重適配設計，確保設備穩定運行。
材質選擇兼顧耐用性與兼容性：傳感器探頭采用 316L 不銹鋼（耐腐蝕性優于 304 不銹鋼 5 倍），適應建筑管道中熱水（≤95℃）、防凍液等介質；外夾式傳感器外殼采用 ABS 工程塑料（阻燃等級 UL94 V-0），耐受建筑空間的溫濕度變化（-10℃至 60℃，濕度≤95% RH）。管道耦合部分使用耐高溫硅橡膠（耐溫 - 40℃至 150℃），確保聲波傳導效率，在長期使用中無老化開裂。
功能設計貼合建筑運維需求：支持冷熱計量模式切換，內置溫度傳感器（精度 ±0.1℃），可自動計算冷量（冷凍水）、熱量（熱水），滿足《民用建筑供暖通風與空氣調節設計規范》對能耗計量的要求。配備自診斷功能，當傳感器松動、耦合劑失效時自動報警，避免因安裝問題導致的計量偏差，降低建筑運維成本。
安裝靈活性解決建筑空間限制：針對 DN250 管道在管井、吊頂內的安裝環境，傳感器線纜采用耐彎折設計（彎曲半徑≥50mm），可適應復雜布線；主機支持壁掛、導軌等多種安裝方式，顯示屏采用寬視角 LCD（可視角度 170°），便于在昏暗機房中讀取數據。

三、生產工藝與精度控制

DN250 超聲波流量計的生產需平衡大口徑測量精度與批量一致性，廠家通過精密制造與嚴格校準實現性能保障。
傳感器制造聚焦聲學性能：壓電陶瓷換能器采用精密燒結工藝（溫度 1250℃±10℃），確保諧振頻率穩定在 1MHz±5kHz，聲波指向性偏差≤2°；換能器與金屬外殼的封裝采用激光焊接（焊縫強度＞20MPa），防水等級達 IP68，可浸泡在建筑管道的冷凝水中長期工作。每只傳感器需經過聲速校準（誤差≤0.1%），確保成對匹配性。
主機裝配注重信號穩定性：PCB 板采用四層布線（信號層 / 接地層 / 電源層 / 屏蔽層），關鍵元器件（如 ADC 芯片、晶振）選用工業級產品，通過 SMT 貼片技術（精度 ±0.05mm）焊接，X 射線檢測確保焊點無虛焊。電源模塊采用寬壓設計（AC 85-265V），適應建筑電網的電壓波動（±15%），輸出紋波＜50mV。
校準流程嚴格對標標準：通過 DN250 標準流量裝置（不確定度 ±0.02%）進行全量程校準，在 20%、50%、80% 量程點（對應流量 100-1000m³/h）的誤差需≤±0.3%；模擬建筑管道的湍流狀態（通過閥門調節流速分布），校準后的流量計在非對稱流場中測量偏差＜±0.5%，符合《超聲波流量計檢定規程》（JJG 1030-2007）要求。

四、建筑領域典型應用

DN250 超聲波流量計在建筑管道中承擔流量監控與能效管理的核心角色，典型應用場景體現其價值。
中央空調水循環系統中，DN250 管道作為主機與冷卻塔、風機盤管的連接干線，流量計實時監測冷凍水 / 熱水流量（量程 100-1500m³/h），數據傳輸至樓宇自控系統（BA），聯動調節水泵頻率。某商業綜合體應用案例顯示，通過流量與溫度的協同監測，空調系統能耗降低 18%，水泵運行效率提升 12%。
建筑消防管道中，流量計用于 DN250 主干管的流量監測，當消防泵啟動時，10 秒內響應并上傳流量數據（≥30L/s）至消防控制室，確保滿足《自動噴水滅火系統施工及驗收規范》的流量要求。其耐高壓設計（工作壓力 1.6MPa，試驗壓力 2.4MPa）可承受消防水泵啟動時的水錘沖擊。
建筑給排水系統中，DN250 管道常用于生活水箱出水管、污水處理站進水管，流量計通過 RS485 接口將數據上傳至物業系統，實現用水量統計與漏損分析。在某住宅小區應用中，通過流量異常波動（夜間流量＞5m³/h）定位地下管道泄漏點，漏損修復后月節水 3000m³。

五、質量標準與測試驗證

生產廠家建立符合建筑行業要求的質量管控體系，確保設備適應建筑環境的嚴苛條件。
性能測試覆蓋全工況：

• 耐壓測試：傳感器在 2.5MPa 壓力下保壓 1 小時，無滲漏、變形；
• 溫度循環：-10℃至 60℃循環 50 次，測量精度漂移≤±0.1% FS；
• 振動測試：10-500Hz、1g 加速度下，信號波動＜±0.2%，適應水泵運行時的管道振動；
• 電磁兼容：通過 GB/T 17626.4（電快速瞬變脈沖群）測試（4kV），在建筑強電磁環境中穩定工作。

行業認證確保合規性：產品通過 CCC 強制性認證、CE 認證（LVD/EMC 指令），冷熱計量功能符合《熱量表》（GB/T 3222-2015）標準，消防專用機型通過消防產品認證，滿足建筑工程驗收要求。

六、發展趨勢與技術創新

隨著智慧建筑發展，DN250 超聲波流量計正朝著智能化、網絡化方向升級，技術創新聚焦三大領域。
物聯網集成：支持 NB-IoT/5G 無線通信，可直接接入智慧樓宇平臺，實現遠程數據查看、參數配置（如修改報警閾值），某辦公樓應用中，運維人員通過手機 APP 實時監控 10 條 DN250 管道的流量數據，運維效率提升 60%。
AI 能效分析：集成邊緣計算模塊，通過機器學習分析歷史流量與能耗數據，預測系統運行趨勢（如水泵效率衰減），提前 7 天生成維護建議，在酒店建筑中使設備故障停機時間縮短 50%。
模塊化設計：傳感器與主機采用標準化接口，支持快速更換與升級，當建筑管道改造（如更換為耐腐蝕管道）時，僅需更換適配的傳感器探頭，降低改造成本 30%。

結語

建筑管道用 DN250 超聲波流量計的技術發展，緊密貼合現代建筑對流體計量的精準化、智能化需求。生產廠家通過針對性的結構設計、工藝優化與場景適配，使其在中大型建筑管道中實現可靠計量，為系統能效提升、安全運行提供數據支撐。未來，隨著智慧樓宇與綠色建筑的深入推進，此類流量計將進一步融合物聯網與 AI 技術，成為建筑機電系統 “感知 - 分析 - 決策” 閉環的關鍵節點，助力建筑行業的低碳化、智能化轉型。
