熱式氣體質量流量計技術解析與產業實踐

時間：2025-08-08　　發布者： 杭州米科傳感技術有限公司

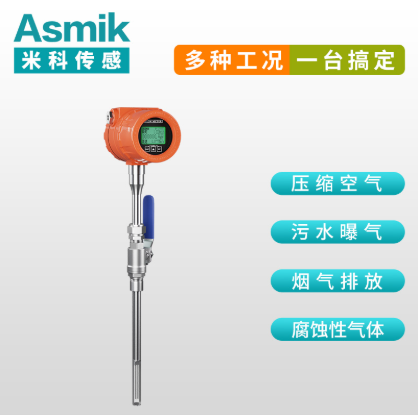

在工業氣體計量與過程控制領域，熱式氣體質量流量計憑借其高精度、寬量程及智能化特性，成為石油化工、環保監測、新能源等行業的核心設備。該類設備基于熱擴散原理，通過測量氣體流經加熱元件時的熱量變化直接獲取質量流量，無需溫度壓力補償，其測量精度（±1% 讀數）、響應速度（≤1 秒）及環境適應性（-40℃至 200℃）顯著優于傳統差壓式流量計。生產廠家通過融合 MEMS 工藝、智能算法及場景化設計，構建了從基礎型到防爆型的完整產品線，滿足不同行業對氣體流量精準監測的需求。本文將從技術原理、制造工藝、應用場景、質量控制及發展趨勢等維度，系統解析熱式氣體質量流量計的技術特征與產業實踐。

熱式氣體質量流量計的核心價值在于通過技術創新實現高效、穩定的氣體流量測量，解決傳統人工檢測的滯后性與誤差問題。其技術發展緊密貼合工業智能化與環保政策升級需求，成為現代工業自動化系統的關鍵組成部分。

一、技術原理與核心架構

熱式氣體質量流量計的技術路線圍繞熱擴散原理展開，其核心架構體現針對性創新。
測量原理基于恒溫差法：傳感器由兩個基準級鉑電阻（RTD）組成，一個為速度傳感器（RH），另一個為溫度傳感器（RMG）。速度傳感器被加熱至高于介質溫度 30℃左右，當氣體流經時，帶走的熱量與流速成正比。通過維持溫差恒定（ΔT=30℃），所需加熱功率與質量流量呈線性關系，公式為：P=k⋅Q（P為加熱功率，k為比例系數，Q為質量流量）。該技術在 0.1-100Nm/s 流速范圍內，精度可達 ±1.5%，分辨率達 0.01Nm/s。
信號處理架構融合硬件與軟件創新：

• 硬件層采用 32 位 ARM 處理器與 24 位 AD 轉換器，實現信號采集與處理的高速化（數據更新率≥10Hz）。電路板采用四層布線（信號層 / 接地層 / 電源層 / 屏蔽層），關鍵元器件（如運算放大器 ADA4505）選用工業級產品，通過 SMT 貼片技術（精度 ±0.05mm）焊接，確保在強電磁干擾（10V/m）環境下的穩定性。
• 軟件層搭載自適應濾波算法與邊緣計算模塊，可自動識別電極老化（如斜率下降＞10% 時報警）、溶液污染（如響應時間＞60 秒時提示清洗）等異常狀態。部分控制器支持機器學習模型，通過歷史數據預測流量變化趨勢（誤差＜±5%），提前調整工藝參數。

電路設計強化抗干擾能力：

• 電源模塊采用寬壓輸入（AC 85-265V）與隔離設計（絕緣強度 2.5kV），適應工業電網的電壓波動（±15%）與浪涌沖擊（4kV）。
• 通訊接口支持 RS485（Modbus 協議）、4-20mA 模擬輸出及無線傳輸（可選 NB-IoT 模塊），可與 PLC、SCADA 系統無縫對接，實現遠程參數配置與數據存儲（容量≥80000 條）。

二、生產工藝與質量控制

熱式氣體質量流量計的生產需平衡精度與穩定性，廠家通過精密制造與嚴格測試實現性能保障。
傳感器制造工藝：

• 探頭封裝采用 “干” 式封裝技術，通過高壓成型將納米級無機填料（如鉑銥合金）填充于傳感器與不銹鋼管內壁之間，避免有機物老化導致的零點漂移。該工藝使傳感器在長期使用中（＞10 年）仍能保持 ±0.5% 的重復性。
• MEMS 工藝開發集成式傳感器芯片，通過光刻、蝕刻等技術將加熱元件與溫度傳感器集成于硅基襯底，尺寸縮小至傳統探頭的 1/10，同時提升響應速度（＜0.5 秒）與抗振動能力（10-500Hz、1g 加速度下信號波動＜±0.1%）。

整機測試流程：

• 實流標定采用音速噴嘴或臨界流文丘里噴嘴作為標準裝置，對不同氣體介質（如氫氣、二氧化碳）進行多工況校準。DN50 以下流量計標定成本約 1000 元 / 臺，確保測量誤差＜±1%。
• 環境測試覆蓋鹽霧試驗（5% NaCl 溶液，96 小時）、濕熱試驗（40℃、95% RH，1000 小時）及防爆認證（Ex ia IIB T6 Ga），驗證外殼與電極的耐腐蝕性及安全性。

行業認證確保合規性：產品通過 ISO 9001 質量管理體系認證、CE 認證（LVD/EMC 指令）及 CMC 計量認證，部分型號符合 GB/T 20727-2006/ISO 14511:2001 國際標準。

三、行業應用與場景適配

熱式氣體質量流量計針對不同行業需求開發場景化解決方案，在關鍵領域實現精準監測。
化工與能源行業：

• 過程控制：在氯堿工業中，通過監測 ClO?濃度（0.5-1.0mg/L）聯動氯氣回收系統，使原料利用率提升 12%。某化工廠引入 AI 算法后，加氯量預測誤差＜±5%，藥劑成本降低 20%。
• 高壓氣體計量：在 70MPa 加氫站中，采用科氏質量流量計實現 ±0.35% 精度的貿易結算，日均加注誤差＜0.5kg，滿足氫能產業鏈對高精度計量的需求。

環保與市政領域：

• 煙氣監測：在 CEMS 系統中，熱式流量計實時監測煙道氣流量（0-80Nm/s），結合 SO?、NOx 傳感器數據，實現污染物排放總量精確核算。某鋼鐵廠通過該技術將碳排放監測誤差控制在 ±2% 以內。
• 污水處理：在曝氣池應用中，通過測量空氣流量（0.05-6000L/min）優化曝氣量，使 COD 去除率從 85% 提升至 92%，同時降低能耗 15%。

新能源與電子制造：

• 燃料電池供氫控制：通過熱式流量計實時調節氫氣供應（0.5-300SLPM），使電堆效率提升 12%，同時支持微分網絡算法減少瞬態響應滯后（≤1 秒）。
• 半導體工藝氣體監測：在芯片制造中，采用高精度熱式流量計（精度 ±0.5%）控制光刻膠涂覆過程中的惰性氣體流量，確保膜厚均勻性偏差＜±1%。

四、發展趨勢與技術創新

隨著工業智能化與環保政策升級，熱式氣體質量流量計正朝著智能化、網絡化方向升級，技術創新聚焦三大領域。
物聯網與遠程管理：

• 支持 4G/5G 無線通信的設備可直接接入區域監測網絡，實現數據實時上傳與遠程參數配置。某工業園區通過云平臺分析歷史數據，預測流量變化趨勢，提前 72 小時調整工藝參數，使管網運行效率提升 20%。
• 引入區塊鏈技術實現數據不可篡改，確保監測數據的法律有效性。某環保項目通過區塊鏈存證，數據爭議處理周期從 7 天縮短至 24 小時。

AI 算法與多參數融合：

• 集成邊緣計算模塊的流量計通過機器學習分析流量、溫度、壓力等參數，建立氣體消耗模型。在某化工項目中，AI 算法使加藥量預測誤差＜±5%，藥劑成本降低 20%。
• 開發四參數集成探頭（流量、溫度、壓力、濕度），通過數據交叉驗證提升監測可靠性。某型設備在海水淡化場景中，同步監測流量與電導率（0-200mS/cm），數據融合誤差＜±1%。

模塊化與可持續設計：

• 采用標準化接口（如 M12 連接器）的傳感器與主機支持快速更換，當工藝調整時，僅需更換適配的探頭，改造成本降低 30%。
• 引入可降解材料（如聚乳酸外殼）與低功耗設計（待機功耗＜1W），使設備全生命周期碳足跡減少 25%，符合歐盟 RoHS 指令。

結語

熱式氣體質量流量計的技術發展，緊密貼合現代工業對氣體計量的嚴苛要求。生產廠家通過技術創新與場景適配，使其產品在復雜環境中實現精準測量，為化工、環保、新能源等行業的綠色生產與智能化管理提供堅實保障。未來，隨著物聯網、AI 技術的深度融合，熱式氣體質量流量計將進一步向智能化、網絡化升級，成為工業互聯網系統的 “神經末梢”，助力行業實現高效、可持續發展。
