雙法蘭差壓式液位計技術解析與產業實踐

時間：2025-08-08　　發布者： 杭州米科傳感技術有限公司

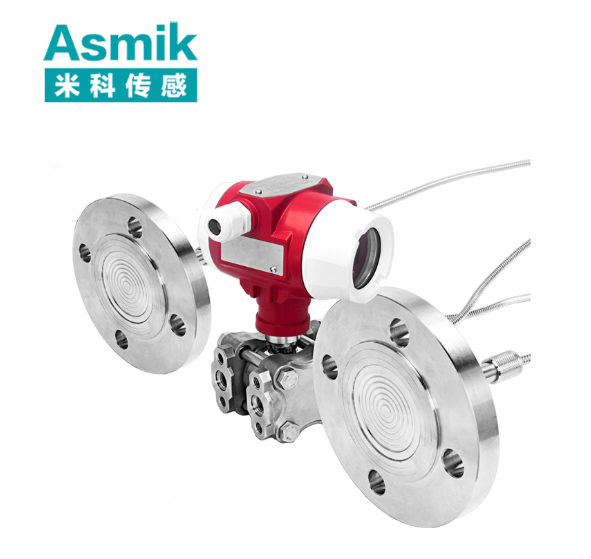

在工業自動化測量領域，雙法蘭差壓式液位計憑借其高精度、高可靠性及強適應性，成為石油化工、電力能源、環保水處理等行業的核心測量設備。該類設備基于差壓變送器技術，通過雙法蘭結構實現對高溫、高壓、腐蝕性或粘稠介質的精準液位監測，其測量精度（±0.1% FS）、響應速度（≤1 秒）及環境適應性（-40℃至 200℃）顯著優于傳統液位計。生產廠家通過融合精密制造工藝、智能算法及場景化設計，構建了從基礎型到防爆型的完整產品線，滿足不同行業對復雜工況液位監測的需求。本文將從技術原理、制造工藝、應用場景、質量控制及發展趨勢等維度，系統解析雙法蘭差壓式液位計的技術特征與產業實踐。

雙法蘭差壓式液位計的核心價值在于通過技術創新實現高效、穩定的液位測量，解決傳統人工檢測的滯后性與誤差問題。其技術發展緊密貼合工業智能化與環保政策升級需求，成為現代工業自動化系統的關鍵組成部分。

一、技術原理與核心架構

雙法蘭差壓式液位計的技術路線圍繞差壓變送器展開，其核心架構體現針對性創新。
測量原理基于靜壓平衡理論：

• 差壓測量通過雙法蘭分別感受液體靜壓力與氣相壓力，根據帕斯卡定律（P=ρgh）計算液位高度。高壓側法蘭（H 側）感受液柱靜壓力（PH?=ρgh+P氣?），低壓側法蘭（L 側）僅感受氣相壓力（PL?=P氣?），差壓值（ΔP=PH?−PL?=ρgh）直接反映液位高度。生產廠家通過優化膜片材質（如 316L 不銹鋼、哈氏合金 C-276）與結構設計（膜片厚度 0.1-0.3mm），使測量精度達 ±0.1% FS，分辨率 0.01% FS。
• 溫度補償采用四線制 Pt100 溫度傳感器（精度 ±0.1℃），通過動態補償算法（誤差≤±0.05% FS/℃）消除溫度對介質密度的影響。某案例顯示，在 - 20℃至 80℃溫度波動下，液位測量誤差控制在 ±0.2% 以內。

信號處理架構融合硬件與軟件創新：

• 硬件層采用 32 位 ARM Cortex-M4 處理器與 24 位 Σ-Δ ADC（分辨率 0.0015% FS），實現信號采集與處理的高速化（數據更新率≥10Hz）。電路板采用六層 PCB 設計（信號層 / 接地層 / 電源層 / 屏蔽層），關鍵元器件（如運算放大器 AD8221）選用工業級產品，通過 SMT 貼片技術（精度 ±0.05mm）焊接，確保在強電磁干擾（10V/m）環境下的穩定性。
• 軟件層搭載自適應濾波算法與邊緣計算模塊，可自動識別膜片結垢（如響應時間＞2 秒時報警）、填充液泄漏（如差壓波動＞±5% FS 時提示維護）等異常狀態。部分設備支持機器學習模型，通過歷史數據預測液位變化趨勢（誤差＜±3%），提前調整工藝流程。

電路設計強化抗干擾能力：

• 電源模塊采用寬壓輸入（AC 85-265V）與隔離設計（絕緣強度 2.5kV），適應工業電網的電壓波動（±15%）與浪涌沖擊（4kV）。
• 通訊接口支持 RS485（Modbus RTU 協議）、4-20mA 模擬輸出及無線傳輸（可選 LoRa 模塊），可與 PLC、SCADA 系統無縫對接，實現遠程參數配置與數據存儲（容量≥10 萬條）。

二、制造工藝與質量控制

雙法蘭差壓式液位計的生產需平衡精度與穩定性，廠家通過精密制造與嚴格測試實現性能保障。
傳感器制造工藝：

• 膜片加工采用激光焊接技術（焊縫寬度≤0.2mm）將金屬膜片（厚度 0.15mm）與法蘭基座密封連接，經氦質譜檢漏（泄漏率≤1×10??Pa?m³/s）確保密封性。某生產線通過數字化焊接機器人（重復定位精度 ±0.02mm）實現膜片焊接，良品率提升至 99.5%。
• 毛細管封裝采用 “干” 式填充工藝，將硅油（粘度 50cSt）注入毛細管（內徑 1.0mm，外徑 3.0mm）并抽真空至 - 0.1MPa，通過熱縮管（收縮比 2:1）密封兩端，確保填充液在 - 40℃至 200℃溫度范圍內無汽化或凝固。

整機測試流程：

• 實流標定采用高精度標準表法（不確定度≤0.05% FS），對不同密度介質（0.6-1.8g/cm³）進行多工況校準。DN50 以下液位計標定成本約 800 元 / 臺，確保全量程誤差＜±0.15% FS。
• 環境測試覆蓋鹽霧試驗（5% NaCl 溶液，96 小時）、濕熱試驗（40℃、95% RH，1000 小時）及防爆認證（Ex ia IIB T6 Ga），驗證外殼與傳感器的耐腐蝕性及安全性。某型號通過 10 萬次振動測試（10-500Hz，1g 加速度）后，零點漂移＜±0.05% FS。

行業認證確保合規性：產品通過 ISO 9001 質量管理體系認證、CE 認證（LVD/EMC 指令）及 CMC 計量認證，部分型號符合 GB/T 2624-2006/ISO 5167 國際標準。

三、行業應用與場景適配

雙法蘭差壓式液位計針對不同行業需求開發場景化解決方案，在關鍵領域實現精準監測。
石油化工行業：

• 儲罐液位監測在原油儲罐中，采用雙法蘭液位計（測量范圍 0-20m）實時監測液位，結合溫度、密度補償算法，實現油量精確計量（誤差＜±0.3%）。某煉油廠通過該技術將儲罐計量效率提升 40%，人工巡檢頻次減少 70%。
• 反應釜液位控制在聚合反應釜中，通過液位計（精度 ±0.1% FS）聯動進料閥，實現液位閉環控制。某案例顯示，液位波動從 ±5% 降低至 ±1%，產品質量穩定性提升 25%。

環保水處理領域：

• 污水處理池監測在氧化溝中，采用防爆型液位計（防護等級 IP68）監測液位（0-8m），結合 ORP 傳感器數據優化曝氣量，使 COD 去除率從 82% 提升至 90%，能耗降低 18%。
• 危廢處理系統在酸性廢水儲罐中，選用鉭合金膜片液位計（耐 pH 0-2）監測液位，通過遠程監控平臺實時預警，確保危廢處理過程符合《危險廢物貯存污染控制標準》（GB 18597-2001）。

電力能源行業：

• 鍋爐汽包水位監測在 300MW 發電機組中，采用雙法蘭液位計（測量范圍 ±500mm）監測汽包水位，通過三取二冗余設計（信號一致性＞99.9%）確保鍋爐安全運行。某電廠應用后，水位控制偏差從 ±30mm 降至 ±5mm，減少非計劃停機次數 70%。
• 海水淡化系統在反滲透裝置中，通過液位計（精度 ±0.2% FS）監測濃水罐液位，聯動高壓泵實現流量優化，使噸水能耗從 4.5kWh 降至 3.8kWh，產水率提升 8%。

四、發展趨勢與技術創新

隨著工業智能化與環保政策升級，雙法蘭差壓式液位計正朝著智能化、網絡化方向升級，技術創新聚焦三大領域。
物聯網與遠程管理：

• 支持 5G 通信的液位計可直接接入工業互聯網平臺，實現數據實時上傳與遠程診斷。某化工園區通過云平臺分析 200 臺液位計數據，預測設備故障準確率達 92%，運維成本降低 35%。
• 引入區塊鏈技術實現數據不可篡改，確保監測數據的法律有效性。某環保項目通過區塊鏈存證，數據爭議處理周期從 5 天縮短至 24 小時。

AI 算法與多參數融合：

• 集成邊緣計算模塊的液位計通過機器學習分析流量、溫度、壓力等參數，建立液位消耗模型。在某石化項目中，AI 算法使液位預測誤差＜±2%，工藝調整響應時間縮短 50%。
• 開發四參數集成探頭（液位、溫度、密度、壓力），通過數據交叉驗證提升監測可靠性。某型設備在高溫介質（180℃）場景中，同步監測液位與密度（0.8-1.2g/cm³），數據融合誤差＜±0.5%。

模塊化與可持續設計：

• 采用標準化接口（如 M12 連接器）的傳感器與主機支持快速更換，當工藝調整時，僅需更換適配的探頭，改造成本降低 40%。
• 引入可降解材料（如聚乳酸外殼）與低功耗設計（待機功耗＜0.5W），使設備全生命周期碳足跡減少 30%，符合歐盟 RoHS 指令。

結語

雙法蘭差壓式液位計的技術發展，緊密貼合現代工業對液位測量的嚴苛要求。生產廠家通過技術創新與場景適配，使其產品在復雜環境中實現精準測量，為石油化工、環保水處理、電力能源等行業的綠色生產與智能化管理提供堅實保障。未來，隨著物聯網、AI 技術的深度融合，雙法蘭差壓式液位計將進一步向智能化、網絡化升級，成為工業互聯網系統的 “神經末梢”，助力行業實現高效、可持續發展。
