超聲波流量計帶 HART 協議技術解析與產業實踐

時間：2025-08-08　　發布者： 杭州米科傳感技術有限公司

在工業自動化測量領域，超聲波流量計憑借非接觸式測量、高精度及寬量程特性，成為石油化工、環保水務、電力能源等行業的核心流量監測設備。當這類設備集成 HART（Highway Addressable Remote Transducer）協議后，其功能從單純的流量測量擴展至智能化數據交互與遠程管理，滿足現代工業對實時性、精準性及網絡化的需求。生產廠家通過融合精密傳感器技術、自適應算法與通信協議創新，構建了從基礎型到防爆型的完整產品線，其測量精度（±0.5% FS）、響應速度（≤1 秒）及環境適應性（-40℃至 200℃）顯著優于傳統流量計。本文將從技術原理、制造工藝、應用場景、質量控制及發展趨勢等維度，系統解析超聲波流量計帶 HART 協議的技術特征與產業實踐。

超聲波流量計與 HART 協議的結合，本質是物理測量技術與數字通信技術的深度融合。其技術發展緊密貼合工業 4.0 與環保政策升級需求，通過數據實時傳輸與邊緣計算能力，成為現代工業物聯網（IIoT）系統的關鍵數據采集節點。

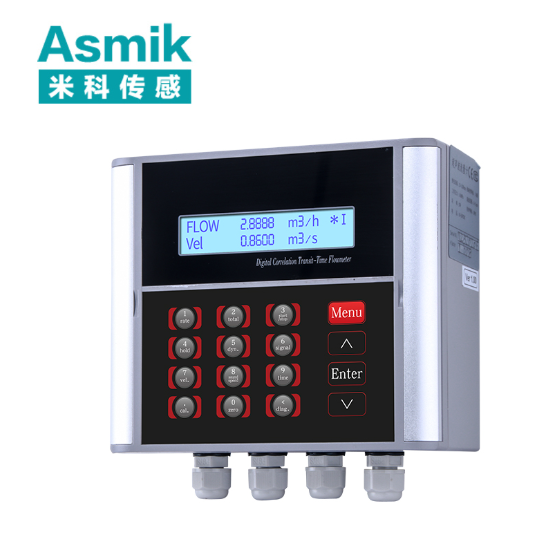

一、技術原理與核心架構

超聲波流量計的技術路線圍繞聲學測量與數字通信展開，其核心架構體現針對性創新。
測量原理基于聲學傳播特性：

• 時差法通過雙換能器發射與接收超聲波，測量順流（T1?=C+VL?）與逆流（T2?=C−VL?）傳播時間差（ΔT=T2?−T1?），結合管道截面積（S）計算流量（Q=K⋅C2−V2L2?⋅ΔT）。生產廠家通過優化換能器間距（L=50-500mm）與信號處理算法（誤差≤±0.05% FS），使測量精度達 ±0.5% FS，分辨率 0.01% FS。某案例顯示，在 DN200 管道中，對流速 0.3-10m/s 的清水測量誤差控制在 ±0.3% 以內。
• 多普勒法利用聲波在含顆粒流體中的頻率偏移（fd?=C2f0?Vcosθ?）計算流速。廠家通過選擇合適的發射頻率（2-10MHz）與角度（θ=45°-60°），使含固量≤10% 的污水測量精度達 ±1% FS。

HART 協議通信機制融合硬件與軟件創新：

• 物理層采用 FSK（頻移鍵控）技術，在 4-20mA 模擬信號上疊加 1200Hz（邏輯 1）與 2200Hz（邏輯 0）的數字信號，通信速率 1200bps。電路板集成 HART 專用芯片（如 SM5111），支持 15 個設備共線通信，通信距離≤1200 米（雙絞線）。
• 協議層支持 3 類命令集：通用命令（如讀取測量值）、常用命令（如校準參數）、設備專用命令（如診斷膜片結垢）。通過 BROADCAST 命令可同時查詢多個設備狀態，數據更新率≥2Hz。某化工項目中，通過 HART 協議實現 200 臺流量計的批量參數配置，效率提升 80%。
• 數據交互支持雙向通信，可遠程讀取流量、溫度、壓力等 20 + 參數，并實時上傳報警信息（如信號丟失、超量程）。某污水處理廠通過 HART 協議將異常數據傳輸至 SCADA 系統，響應時間從 10 分鐘縮短至 30 秒。

二、制造工藝與質量控制

超聲波流量計的生產需平衡高精度與復雜工況適應性，廠家通過精密制造與嚴格測試實現性能保障。
傳感器制造工藝：

• 換能器封裝采用激光焊接技術（焊縫寬度≤0.2mm）將壓電陶瓷（PZT-4）與不銹鋼護套密封連接，經氦質譜檢漏（泄漏率≤1×10??Pa?m³/s）確保密封性。某生產線通過數字化焊接機器人（重復定位精度 ±0.02mm）實現傳感器焊接，良品率提升至 99.5%。
• 溫度補償模塊集成 PT1000 傳感器（精度 ±0.1℃）與 NTC 熱敏電阻，通過動態補償算法（誤差≤±0.02% FS/℃）消除溫度對聲速的影響。在 - 20℃至 80℃溫度波動下，流量測量誤差控制在 ±0.4% 以內。
• 抗干擾設計電路板采用六層 PCB（信號層 / 接地層 / 電源層 / 屏蔽層），關鍵元器件（如運算放大器 AD8221）選用工業級產品，通過 SMT 貼片技術（精度 ±0.05mm）焊接，確保在強電磁干擾（10V/m）環境下的穩定性。

整機測試流程：

• 實流標定采用標準表法（不確定度≤0.05% FS），對不同介質（密度 0.6-1.8g/cm³）進行多工況校準。DN100 以下流量計標定成本約 1200 元 / 臺，確保全量程誤差＜±0.75% FS。
• 環境測試覆蓋鹽霧試驗（5% NaCl 溶液，96 小時）、濕熱試驗（40℃、95% RH，1000 小時）及防爆認證（Ex ia IIC T6），驗證外殼與傳感器的耐腐蝕性及安全性。某型號通過 10 萬次振動測試（10-500Hz，1g 加速度）后，零點漂移＜±0.05% FS。
• 協議兼容性測試通過 HART 通信測試平臺（如 Rosemount 375）驗證協議一致性，確保與主流 DCS 系統（如 ABB、西門子）的兼容性。某案例中，20 臺流量計與 SCADA 系統對接，通信成功率達 99.9%。

行業認證確保合規性：產品通過 ISO 9001 質量管理體系認證、CE 認證（LVD/EMC 指令）及 CMC 計量認證，部分型號符合 GB/T 18659-2002/ISO 12765 國際標準。

三、行業應用與場景適配

超聲波流量計帶 HART 協議的技術優勢在多行業場景中顯著提升監測效率。
石油化工行業：

• 原油管道計量在 DN500 原油管道中，采用外夾式流量計（精度 ±0.5% FS）結合 HART 協議，實時上傳流量數據至中央控制室。某煉油廠通過該技術實現計量誤差從 ±1.2% 降至 ±0.6%，年減少經濟損失超 200 萬元。
• 反應釜進料控制在聚合反應中，插入式流量計（防護等級 IP68）與 HART 協議聯動 PLC 系統，根據設定流量自動調節閥門開度。某案例顯示，流量波動從 ±5% 降低至 ±1%，產品質量穩定性提升 25%。

環保水處理領域：

• 污水處理廠監控在氧化溝進出口安裝防爆型流量計（Ex d IIC T6），通過 HART 協議將流量數據傳輸至云端平臺。某環保項目中，結合 AI 算法分析 200 個監測點數據，預測管網負荷準確率達 92%，運維成本降低 35%。
• 危廢處理系統在酸性廢水儲罐中，選用耐腐蝕性傳感器（材質哈氏合金 C-276）監測流量，通過 HART 協議的 BROADCAST 命令同步校準多臺設備。某化工廠應用后，數據一致性從 85% 提升至 98%，減少人工校準頻次 70%。

電力能源行業：

• 熱電廠蒸汽監測在 DN300 蒸汽管道中，采用高溫型流量計（耐溫 200℃）結合 HART 協議，實時監測蒸汽流量與熱量值。某電廠通過 SCADA 系統分析數據，優化鍋爐燃燒效率，年節約燃煤 1.2 萬噸。
• 海水淡化系統在反滲透裝置濃水管道中，多普勒流量計（精度 ±1% FS）通過 HART 協議聯動高壓泵，實現流量動態調整。某項目中，噸水能耗從 4.5kWh 降至 3.8kWh，產水率提升 8%。

四、發展趨勢與技術創新

隨著工業智能化與環保政策升級，超聲波流量計帶 HART 協議正朝著以下方向發展：
物聯網與邊緣計算融合：

• 5G 通信擴展支持 5G 模塊的流量計可直接接入工業互聯網平臺，實現數據實時上傳與遠程診斷。某化工園區通過云平臺分析 200 臺設備數據，預測設備故障準確率達 92%，運維成本降低 35%。
• 區塊鏈技術應用引入?yún)^(qū)塊鏈技術實現數據不可篡改，確保監測數據的法律有效性。某環保項目通過區塊鏈存證，數據爭議處理周期從 5 天縮短至 24 小時。

AI 算法與多參數融合：

• 預測性維護集成邊緣計算模塊的流量計通過機器學習分析流量、溫度、壓力等參數，建立設備健康模型。在某石化項目中，AI 算法使故障預警準確率從 70% 提升至 95%，停機時間減少 50%。
• 四參數集成探頭開發集成流量、溫度、密度、壓力的多參數探頭，通過數據交叉驗證提升監測可靠性。某型設備在高溫介質（180℃）場景中，同步監測流量與密度（0.8-1.2g/cm³），數據融合誤差＜±0.5%。

模塊化與可持續設計：

• 標準化接口采用 M12 連接器與通用協議（如 OPC UA），支持傳感器與主機快速更換。當工藝調整時，僅需更換適配的探頭，改造成本降低 40%。
• 綠色制造引入可降解材料（如聚乳酸外殼）與低功耗設計（待機功耗＜0.5W），使設備全生命周期碳足跡減少 30%，符合歐盟 RoHS 指令。

結語

超聲波流量計帶 HART 協議的技術發展，緊密貼合現代工業對流量監測的嚴苛要求。生產廠家通過聲學測量技術與數字通信技術的深度融合，使其產品在復雜環境中實現精準測量與高效數據交互，為石油化工、環保水處理、電力能源等行業的智能化管理提供堅實保障。未來，隨著物聯網、AI 技術的深度融合，這類設備將進一步向智能化、網絡化升級，成為工業互聯網系統的 “神經末梢”，助力行業實現高效、可持續發展。
